Как производят вентиляционное оборудование на современных заводах и какие технологии используются?

Процесс производства вентиляционного оборудования — это сложный и многоэтапный технологический цикл, который сочетает в себе точность машиностроения, требования аэродинамики и современные стандарты энергоэффективности. Каждое изделие, от компактного бытового вентилятора до мощной промышленной установки, проходит долгий путь от чертежа до готового продукта.

Всё начинается с инженерно-конструкторских работ. Специалисты проектируют оборудование с помощью систем автоматизированного проектирования (CAD), создавая 3D-модели и проводя виртуальные аэродинамические испытания (CFD-моделирование). Это позволяет оптимизировать форму лопаток вентиляторов, спроектировать эффективные теплообменники для рекуператоров и минимизировать уровень шума еще до начала физического производства.

После утверждения проекта запускается основное производство, которое можно разделить на несколько ключевых стадий:

Основные этапы производства вентиляционного оборудования

1. Раскрой и обработка металла. Рулонная или листовая сталь, алюминий и другие сплавы подаются на гильотинные ножи и лазерные станки с ЧПУ. Они с высочайшей точностью вырезают заготовки будущих корпусов, диффузоров и других деталей.

2. Формовка деталей. На гибочных прессах плоские металлические заготовки приобретают необходимую объемную форму. Создаются короба воздуховодов, кожухи вентиляционных установок и опорные рамы.

3. Сварка и сборка. Для соединения деталей используется точечная, контактная и аргонодуговая сварка. Особенно это важно для создания герметичных камер и крепких несущих конструкций. На этом же этапе монтируются закладные элементы и крепежи.

4. Производство рабочих колес (крыльчаток). Это один из самых ответственных этапов. Лопатки вентиляторов изготавливаются методом штамповки или точной лазерной резки, а затем привариваются или крепятся к ступице. Полученная крыльчатка динамически балансируется на специальных станках, чтобы исключить вибрацию при работе.

5. Нанесение защитного покрытия. Для защиты от коррозии и придания товарного вида детали проходят этап окраски. Чаще всего используется технология порошкового напыления с последующей полимеризацией в печи, что создает прочное, долговечное и эстетичное покрытие.

6. Сборка узлов и монтаж компонентов. На подготовленный корпус устанавливаются все комплектующие: электродвигатели, уже сбалансированные крыльчатки, теплообменники, фильтры, шумоглушители, датчики и система автоматики. Электродвигатели тщательно выверяются и центрируются относительно вала крыльчатки.

7. Контроль качества и испытания. Готовая продукция не отправляется на склад без строгого контроля. Каждое изделие проходит визуальный осмотр, а выборочно — и функциональные испытания на специальном стенде. Проверяется потребляемая мощность, расход воздуха, уровень звукового давления, герметичность и работа системы управления.

Давайте разберем подробнее и посмотрим, как рождается оборудование, обеспечивающее комфортный микроклимат в наших домах, офисах и промышленных помещениях.

Проектирование и инженерная подготовка вентиляционных систем

Любое качественное оборудование начинается с грамотного проектирования. Прежде чем первая деталь попадет на станок, инженеры проводят месяцы расчетов, моделирования и согласований. Современные заводы используют специализированное программное обеспечение для трехмерного моделирования — CAD-системы позволяют создавать виртуальные прототипы будущих изделий и проверять их на прочность, аэродинамику и эффективность.

На этапе проектирования определяются ключевые параметры: производительность системы, уровень шума, энергопотребление, габариты. Инженеры учитывают назначение оборудования — будет ли это компактная установка для квартиры или мощная промышленная система для цеха площадью в тысячи квадратных метров. Не правда ли, разница огромна?

Параллельно с созданием чертежей идет подбор материалов. Для корпусов воздуховодов обычно выбирают оцинкованную или нержавеющую сталь, для вентиляторов — алюминиевые сплавы или композитные материалы.

После утверждения проекта начинается подготовка технологических карт. Эти документы описывают последовательность операций: какие станки использовать, в каком порядке обрабатывать детали, как контролировать качество на каждом этапе. Грамотная подготовка производства экономит время и снижает количество брака.

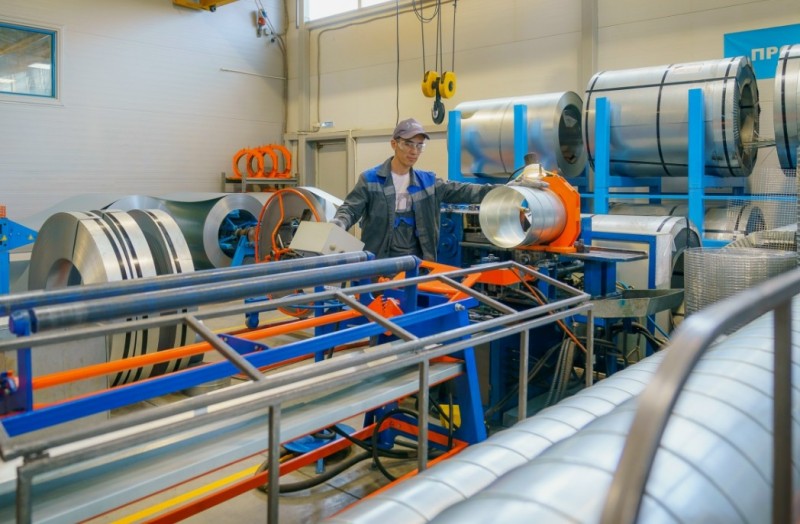

Производство основных компонентов: от металлообработки до сборки корпусов

Когда все чертежи готовы, наступает черед цехов металлообработки. Здесь происходит настоящее волшебство превращения листового металла в сложные конструкции. Заводы применяют различные технологии, каждая из которых играет свою роль в создании вентиляционного оборудования.

Лазерная резка стала стандартом для точного раскроя металла. Луч лазера прожигает сталь толщиной до нескольких сантиметров, создавая идеально ровные края без заусенцев. Это особенно важно для деталей, которые должны плотно стыковаться друг с другом. Станки с числовым программным управлением (ЧПУ) читают данные из компьютерной модели и вырезают сотни одинаковых заготовок с точностью до долей миллиметра.

Следующий этап — гибка и формовка. Специальные прессы сгибают металлические листы под нужными углами, создавая объемные элементы воздуховодов, корпусов вентиляторов, монтажных рам. Некоторые детали требуют нескольких операций гибки, и здесь опыт оператора играет важную роль. Хотя современные станки автоматизированы, человеческий контроль остается незаменимым при работе со сложными формами.

Для соединения деталей применяют несколько методов:

1. Сварка — обеспечивает герметичность и прочность соединений, особенно для промышленных систем;
2. Клепка — традиционный способ для легких конструкций, где важна скорость сборки;
3. Фальцевое соединение — специальная технология загиба краев металла, создающая прочный шов без дополнительных крепежей.

После формовки детали проходят обработку поверхности. Оцинкованная сталь уже имеет защитное покрытие, но некоторые элементы дополнительно окрашивают порошковыми красками. Порошковая покраска придает изделию не только эстетичный вид, но и дополнительную защиту от коррозии. Деталь помещают в специальную камеру, где на нее наносят заряженный порошок, а затем запекают в печи при высокой температуре. Покрытие получается равномерным, прочным и экологичным.

Параллельно с металлообработкой идет изготовление соединительных элементов — фланцев, хомутов, прокладок. Эти мелкие детали кажутся незначительными, но именно от их качества зависит герметичность всей системы. Заводы закупают резиновые уплотнители у специализированных поставщиков или изготавливают их сами из термостойких материалов.

Изготовление ключевых элементов — вентиляторов, фильтров и автоматики

Вентилятор — сердце любой вентиляционной системы, и его производство требует особой точности. Начнем с изготовления рабочего колеса (импеллера). Лопасти вырезают из металла или формуют из прочного пластика, затем балансируют на специальных стендах. Дисбаланс даже в несколько граммов приведет к вибрации, шуму и преждевременному износу подшипников.

Существует несколько типов вентиляторов, и каждый производится по-своему:

• Осевые вентиляторы имеют простую конструкцию с лопастями, расположенными вдоль оси вращения — их делают для систем с большим расходом воздуха при небольшом сопротивлении;
• Радиальные (центробежные) вентиляторы сложнее в изготовлении, их колесо напоминает барабан с загнутыми лопатками — такие устройства создают высокое давление и используются в промышленных системах;
• Диагональные вентиляторы объединяют преимущества первых двух типов, но требуют более точной настройки геометрии лопастей.

После изготовления колеса его устанавливают на вал с подшипниками. Подшипники проходят тщательный отбор — от их качества зависит срок службы всего вентилятора. На заводах используют подшипники закрытого типа с долговременной смазкой, рассчитанные на десятки тысяч часов работы.

К валу подключают электродвигатель. Современные вентиляторы часто комплектуются EC-двигателями (electronically commutated) с электронной коммутацией, которые потребляют на 30–50% меньше энергии, чем традиционные асинхронные моторы. Производители двигателей — это обычно отдельные специализированные компании, с которыми заводы вентиляционного оборудования сотрудничают годами.

Фильтры — еще один критически важный компонент. Их производство зависит от типа фильтрующего материала. Волокнистые фильтры изготавливают из синтетических или стекловолоконных материалов, которые задерживают частицы пыли. Материал укладывают слоями, иногда гофрируют для увеличения площади поверхности, затем помещают в рамку из картона или пластика. Более продвинутые HEPA-фильтры требуют особых условий производства — их делают в чистых помещениях, где концентрация пыли минимальна.

Угольные фильтры проходят дополнительную обработку активированным углем, который абсорбирует запахи и химические примеси. Гранулы угля насыпают между слоями материала или пропитывают им волокнистую основу. Качество угля определяет эффективность очистки воздуха — хороший фильтр способен удалить даже мельчайшие молекулы летучих органических соединений.

Автоматика и системы управления — мозг современной вентиляции. На заводах собирают электронные платы, программируют контроллеры, устанавливают датчики температуры, влажности, качества воздуха. Многие производители сотрудничают с IT-компаниями для разработки приложений, позволяющих управлять вентиляцией со смартфона. Не удивительно, что «умная» вентиляция становится частью концепции умного дома.

Сборка электронных компонентов происходит в специальных цехах с антистатической защитой. Платы проходят тестирование на стендах, где проверяют все функции: от базового включения до сложных алгоритмов регулировки производительности. Бракованные элементы отправляют на доработку или утилизацию.

Контроль качества, испытания и подготовка оборудования к эксплуатации

Финальная стадия производства — это целый комплекс проверок, гарантирующих, что оборудование будет работать безупречно. Производители вентиляционных систем понимают: одна некачественная единица может испортить репутацию бренда.

Первый этап контроля — визуальный осмотр. Опытные контролеры проверяют каждую деталь на наличие дефектов: царапин, вмятин, некачественных сварных швов. Казалось бы, мелочь — но именно такие «мелочи» могут привести к коррозии или утечкам воздуха.

Затем оборудование проходит функциональные испытания. Вентиляторы запускают на специальных стендах, измеряя реальную производительность, уровень шума, вибрацию, энергопотребление. Данные сравнивают с расчетными показателями — отклонение более чем на 5–10% считается недопустимым. Если параметры не соответствуют норме, изделие возвращают на доработку.

Особое внимание уделяется испытаниям на герметичность. Воздуховоды и корпуса вентиляционных установок проверяют на утечки под давлением. Даже небольшая негерметичность снижает эффективность системы и увеличивает расход энергии. Для проверки используют дымовые генераторы или специальные газоанализаторы — если где-то есть щель, это сразу видно.

Некоторые производители проводят ресурсные испытания, когда оборудование работает в экстремальных режимах сутками напролет. Такие тесты выявляют скрытые дефекты, которые могли бы проявиться только через несколько месяцев эксплуатации. Вентиляторы гоняют на максимальных оборотах, фильтры нагружают пылью, электронику проверяют на устойчивость к перепадам напряжения.

После успешного прохождения всех проверок оборудование маркируют, упаковывают и готовят к отправке. Упаковка — это не менее важный процесс, чем производство. Детали укладывают в картонные коробки с амортизирующими вкладышами, воздуховоды защищают полиэтиленом или термоусадочной пленкой. К каждому изделию прикладывают паспорт, инструкцию по монтажу и эксплуатации, гарантийный талон.

Стоит отметить, что современные заводы внедряют системы менеджмента качества по международным стандартам ISO. Это означает документирование каждого этапа производства, регулярные аудиты, обучение персонала. Компании, работающие по таким стандартам, могут гарантировать стабильно высокое качество продукции.

Современные тенденции в производстве делают акцент на энергосбережении, использовании оцинкованной стали с полимерным покрытием для увеличения срока службы и развитии интеллектуальных систем управления, которые интегрируются в концепцию «умного дома» или комплексную автоматизацию здания.

В результате этого высокотехнологичного процесса на свет появляется надежное и эффективное оборудование, которое обеспечивает комфортный и здоровый микроклимат в помещениях любого назначения. Для тех, кто хочет более подробно изучить ассортимент современной климатической техники, полезную информацию можно найти на специализированных ресурсах, например, на wentprom.ru.
